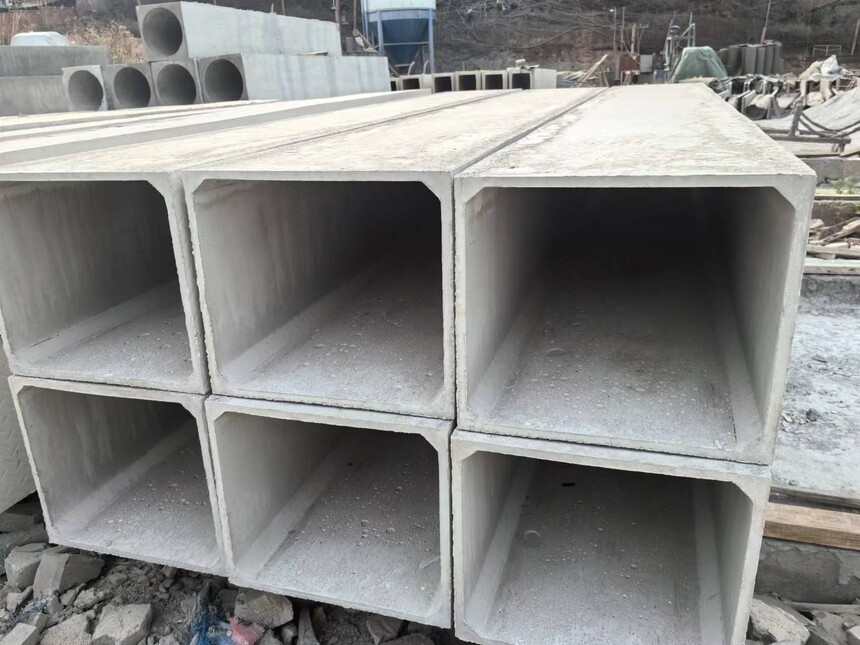

在住宅厨房、工业炉窑等排烟系统中，水泥烟道管作为核心构件，其使用年限直接影响建筑安全与运维成本。当前行业主流产品标称使用年限为30-50年，但实际寿命受材料配比、工艺精度及使用环境等多重因素制约。某老旧小区改造项目发现，部分使用20年的水泥烟道出现贯穿性裂缝，而某化工厂烟道经特殊防腐处理后，服役超45年仍保持结构完整，折射出行业质量参差不齐的现状。

一、材料基因：决定寿命的基础代码

水泥烟道管的主体材料为硅酸盐水泥，其矿物组成直接影响耐久性。普通水泥中C3S含量超50%时，早期强度高但抗硫酸盐侵蚀能力弱，某检测数据显示，此类水泥制成的烟道在含硫烟气环境中，5年腐蚀深度可达3mm。而采用低热硅酸盐水泥（C2S占比≥40%）的烟道，在相同环境下10年腐蚀深度仅1.2mm。骨料级配同样关键，某厂家通过优化5-25mm连续级配碎石掺量，使烟道抗折强度提升至8.5MPa，较传统配方提高40%。

增强材料的选择更显技术含量。镀锌钢丝网作为传统增强体，需控制焊点强度≥500N才能避免跑筋漏筋。某企业研发的玄武岩纤维网格布，抗拉强度达2000MPa，配合专用界面剂可使烟道抗冲击性能提升3倍。更高端的是不锈钢螺旋筋技术，某核电站烟道采用316L不锈钢筋，在600℃高温烟气中服役10年未出现蠕变。

二、工艺精度：铸造长寿基因的微观控制

机制成型工艺的普及显著提升了质量稳定性。某自动化生产线通过伺服电机控制模具振动频率，使混凝土密实度偏差控制在±0.5%以内，较手工浇筑减少60%孔隙率。蒸汽养护环节的温度梯度控制尤为关键，某厂采用三阶段养护制度：静停2h→升温2h至60℃→恒温12h→降温4h，使早期水化产物结晶更致密，28天抗压强度达55MPa。

接口密封技术是防渗漏的核心。某品牌开发自锁式承插接口，通过三元乙丙橡胶圈与梯形槽的过盈配合，实现0.3MPa气密性测试无泄漏。更创新的是机械锁扣技术，某工程采用带有倒刺结构的承口，配合高强灌浆料，使接口抗剪强度达15kN，可抵御8级地震作用。

三、环境侵蚀：寿命衰减的加速器

高温烟气是首要侵蚀源。某火电厂监测数据显示，烟气温度每升高50℃，水泥石脱水速度加快3倍，当温度超800℃时，β-C2S向γ-C2S相变导致体积收缩12%。酸碱腐蚀同样不可忽视，某垃圾焚烧厂烟道在pH=2的酸性环境中，1年腐蚀速率达0.8mm/年，而采用耐酸水泥+硅烷浸渍处理的烟道，腐蚀速率降至0.1mm/年。

冷热交替产生的热应力更隐蔽。某实验表明，经历100次-20℃至300℃循环后，普通水泥烟道出现平行裂纹，而掺入15%粉煤灰的烟道仅现微裂纹。振动荷载的影响同样显著，某机场航站楼烟道在飞机起降震动下，3年出现斜向裂缝，后通过增设橡胶减震座解决该问题。

四、维护延寿：对抗时间衰减的科技干预

定期检测是预防性维护的基础。某智能检测系统通过无人机搭载热成像仪，可发现0.1mm级早期裂缝，配合声发射技术定位内部缺陷。某企业研发的导电混凝土涂层，电阻变化率与裂缝宽度呈线性关系，实现裂缝实时监测。

修复技术正从被动修补转向主动增强。纳米材料修补剂成为新宠，某产品含10nm级SiO2颗粒，可渗透至0.3mm裂缝深处，7天强度恢复至原构件的90%。碳纤维布加固技术更显高效，某工程采用100g/m²碳布包裹后，烟道承载力提升2.3倍。

在碳中和背景下，水泥烟道管的寿命管理正迈向智能化。某系统通过植入光纤传感器，实时监测应变、温度等参数，结合AI算法预测剩余寿命，使维护成本降低40%。当某老旧小区烟道经修复后继续服役15年，当某化工厂通过材料升级将烟道寿命延长至60年，这场关于时间与质量的博弈，正推动行业向全生命周期管理进化。
