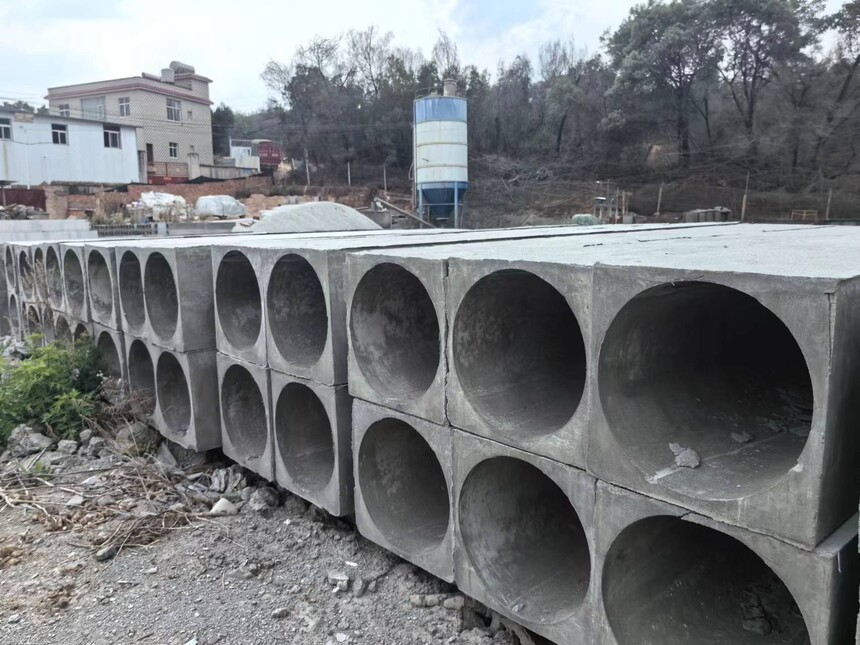

水泥烟道管作为建筑排烟系统的重要组成部分，广泛应用于住宅、商业厨房及工业厂房。然而，受材料性能、施工工艺及使用环境等因素影响，其在实际应用中常出现开裂渗漏、排烟不畅、耐久性不足等问题，不仅影响排烟效率，更可能引发安全隐患。本文从生产、安装到维护全流程，梳理水泥烟道管的普遍问题并提出解决方案。

一、材料与生产缺陷：质量隐患的源头

1. 水泥标号不足或配比失误
   部分厂家为降低成本，使用低标号水泥（如32.5级）替代42.5级水泥，或减少水泥用量、增加砂石比例，导致烟道管抗压强度低于设计值（通常需≥15MPa）。
   后果：烟道管在高温烟气或机械振动下易开裂，甚至局部坍塌。
   规范要求：水泥应符合GB 175-2007标准，砂石含泥量≤3%，水灰比控制在0.4-0.5。

2. 养护工艺缺失
   水泥烟道管需通过蒸汽养护或自然养护28天以达到设计强度，但部分工厂为缩短工期，仅养护7-10天即出厂。
   案例：某住宅项目使用未充分养护的烟道管，运行3个月后出现横向裂缝，经检测其28天抗压强度仅达设计值的60%。

二、安装施工问题：连接与固定的“致命伤”

1. 接口密封失效
   烟道管多采用承插式连接，若接口处未涂抹防水砂浆或橡胶密封圈老化，会导致烟气泄漏，甚至引发楼层间串味、冷凝水倒灌。
   改进措施：

• 使用专用耐高温密封胶（耐温≥300℃）；

• 接口处缠绕玻璃纤维布增强密封性；

• 每层接口用C20细石混凝土填实并振捣密实。

2. 固定方式不当
   烟道管应通过铁件或膨胀螺栓与墙体固定，但部分施工队仅用钢丝捆绑，导致烟道管在排烟风机振动下位移，破坏接口密封。
   规范要求：竖向烟道管每3层设置一道钢筋混凝土抱箍，横向烟道管每2米设置固定支架。

三、使用环境挑战：高温与腐蚀的双重考验

1. 高温变形
   餐饮厨房烟道内温度可达200-300℃，若烟道管未添加耐火骨料（如膨胀珍珠岩）或未设置隔热层，水泥中的结晶水会快速蒸发，导致管体开裂。
   解决方案：

• 采用耐火水泥（如铝酸盐水泥）或复合纤维增强材料；

• 在烟道管外壁包裹50mm厚岩棉板，降低外壁温度至60℃以下。

2. 油污腐蚀
   餐饮烟道中油脂与灰尘混合形成黏性污垢，长期附着会侵蚀水泥表面，降低管体强度。
   维护建议：

• 安装油烟净化器，减少油脂排放；

• 每半年用高压水枪（压力≤10MPa）清洗烟道内壁；

• 对腐蚀严重区域涂刷环氧树脂防腐涂料。

四、检测与维护缺失：小问题演变成大隐患

1. 隐蔽工程验收流于形式
   烟道管安装后常被吊顶或墙体遮挡，若未进行通烟测试或内窥镜检查，难以发现接口渗漏或管体破损。
   关键控制点：

• 安装完成后用烟雾发生器检测气密性；

• 使用内窥镜查看管内是否有异物堵塞或裂缝。

2. 长期缺乏维护
   部分物业对烟道系统“重安装轻维护”，导致油污堆积、排烟阻力增大，甚至引发火灾。
   数据警示：据统计，60%的餐饮场所火灾与烟道油污堆积有关。
   管理要求：建立烟道维护档案，餐饮企业每月自查，物业每季度专业清洗。

结语
水泥烟道管的质量问题需从材料生产、施工规范到后期维护全链条把控。建议选用通过ISO 9001认证的厂家产品，施工时严格执行《住宅厨房、卫生间排气道》（JG/T 194-2018）标准，并通过智能化监测设备（如温度传感器、压力报警器）实现实时预警，从而构建安全、高效的建筑排烟体系。
